日本海軍 秋月型駆逐艦「涼月」(1/700 ピットロード）
IJN Akizuki class destoryer Suzutsuki(Pitroad)
 |
| Suzutsuki |
 Suzutsuki | |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
参考文献：
潮書房「丸スペシャル・日本の駆逐艦」
光人社「写真 日本の軍艦 別巻２ 図面集」
グランプリ出版「福井静夫写真集 日本の駆逐艦」
グランプリ出版「軍艦メカニクス 日本の駆逐艦」
防衛省図書館所蔵「駆逐艦 涼月(ほんとうにこれだけのタイトルです。内容は天一号作戦直後の被害状況のレポートでした）」
References
Ushio-shobo"Maru-special IJN destoryer"
Kojinsha"Picture of japanese vessels extra :blueprints 2"
Grand-prix shuppann"Shizuo-Fukuis picture of IJN destoryer"
Grand-prix shuppann"Mechanics of IJN destoryer"
JSDF library "DD Suzutski"
ピットロード製キットをベースに、主にファインモールドとゴールドメダル製のエッチングを使ってディティールアップしています。
状態は、昭和２０年の「天一号作戦」、大和を護衛して沖縄に向かう姿を模してみました。かなりダメージを食らっていますが、戦後の写真が何枚か 存在しているので助かりました。
This model is based on kit from Pitroad.
Fortunately, pictures taken after the war remains, and that became great help of making the model.

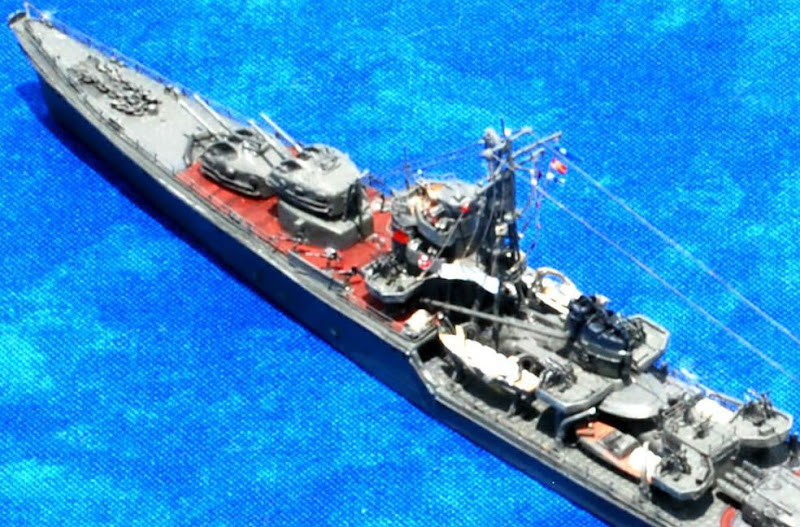

＜艦首＞
 |
| Suzutsuki |
 |
| Suzutsuki |
錨甲板上の鎖は本物の鎖に換装してあります。
旗ざおは、０．３ｍｍと０．２ｍｍ真鍮線製です。
艦首フェアリーダーはキットのものを若干修正。舷側のフェアリーダーは０．５ｍｍドリルでプラ板に 穴を２つあけ、間をデザインナイフで整形、周りを整形してフェアリーダーにしてあります。
Fearleads of stem of ship is already included on kit, but fearleads on side is made from plastic plate.
Ancor chains are made of metal chains.
＜船体＞
 |
| Suzutsuki |
電路は、現存する写真を元に０．４ｍｍプラ棒にて追加。
キットにはすでに鉄板の継ぎ目のモールドがされていました。
船体側面の窓はプラ棒を薄くハムのようにスライスしたもので一部閉塞してあります。終戦後の写真をみると、着弾のショックでフタが外れて しまったのかもしれませんが、艦橋直下の士官室の窓は閉塞されていなかったようです。
Degaussing cables are made of 0.4mm plastic lods.
Some,or most of windows on body are closed by round cap.
＜艦橋・構造物＞
 |
| Suzutsuki |
 |
| Suzutsuki |
 |
| Suzutsuki |
艦橋窓枠窓枠はジョーワールド製エッチング。
防空指揮所の１。５ｍ測距儀と双眼鏡はハセガワ製エッチングを使用。
短波無線用アンテナは０．１ｍｍ真鍮線製。
艦橋そばの浮き輪はゴールドメダルのエッチングを使用しています。
複雑な構造のマストは真鍮製。ラッタルはエッチング、ライトは透明なランナーをのばして造りました。
尚、作っている最中に気がついたのですが、秋月型は高射装置を支える支柱が艦橋後方下部に露出していますので、０．５ｍｍ真鍮線でこれを追加して います。
一三号電探はファインモールドのエッチング製部品よりも、適切な大きさのジョーワールド製エッチングを使用しました。
二二号電探はキットのものではサイズがおかしいので、他の駆逐艦用部品についていたエッチング製部品を使いました。
煙突兆部は、０．１ｍｍ真鍮線で雨よけを造っています。
ボートダビッドはファインモールド製製エッチングセットのものを使用。
速力標、連携標は真鍮線に接着剤で厚みをもたせた上、塗装で表現しています。
Targetting devices and binoculars are photo-etched parts from Hasegawa.
Mast is made of several parts of brass lines and plastic lod.
Identicle part of Akizuki class is , the support bar appears just on back of brdge structure. This is settled due to support AA gun targetting device. it is made of 0.5mm brass lines.
Type 13 rader is made of photo-etched parts from Joeworld.
＜武装＞
 |
| Suzutsuki |
秋月型の１０ｃｍ砲は、砲塔とのあいだに防水キャンバスはなかったようですので、ダイレクトに 砲塔に砲身がささった状態になっています。
放熱用？の窓は穴を開けたり、０．４ｍｍプラ棒のふたをつけてみました。
模型ではリブを真鍮線で造り、１０ｃｍ砲の砲身をクリッパーモデル製の真鍮製部品に換装しています。
機銃類・爆雷関係の機材はファインモールド製とジョーワールド製。ジョーワールドの ２５ｍｍ単装は、１基が３つの部品で構成されています。単装機銃はファインモールドのプラ製部品を使ってみました。黒鉄色で塗ってから銀のハイライトを少し載せています。
機銃のそばには防弾板を据え付けてありますが、終戦時の写真と、防衛省に保存されていた書類の亡失物リストにもこれらは確認できました。
機銃弾薬箱は０．５ｍｍのプラ棒から作りました。開いているものはファインモールドのエッチング製です。
魚雷発射管はドアをハセガワのエッチングにして、窓のおおいをプラ板にしています。
探照灯は、戦闘の際割れて危険なので防水カバーをかけられた状態にしてあります。
プロペラガードは０．２ｍｍ真鍮線製です。
＜張線＞
張線は鋼線製です。
赤い速力信号標は塗装で表現しています。
＜艦尾＞
 |
| Suzutsuki |
 |
| Suzutsuki |
爆雷投下軌条と爆雷装填台はファインモールド製部品を使用しました。
ここの部分は終戦後、解体される最中の写真が現存しますが、舷側の防弾板が残っているのに爆雷装填台の上にあるはずの防弾板がみあたり ませんので、ここは防弾板なしの部品を使いました。
写真では、片舷側発射の３式ではなく、両舷に発射可能な九四式爆雷投射機も確認できます。
rails, and setting device fro depthcharges are made of parts from Finemold.
Remaining picture shows armor plates on side, but that is not seen on depthcharge setting device.
Gun barrel is made of brass parts from Klipper-model.
This time, I used bot metal and plastic parts from Finemold.
ammo-boxes are made of plastic lod.
 |
| Suzutsuki |
