帝国海軍重巡洋艦高雄型「高雄」(昭和7年/竣工時)(1/700 アオシマ)
IJN heavy cruiser TAKAO 1932 after comleted(Aoshima)



参考文献:
     光人社「写真 日本の軍艦3」
    「日本海軍全艦艇史」
    ヤヌス・シコルスキー「図面集 重巡洋艦『高雄』」
    グランプリ出版「日本の巡洋艦」
 モデルアート増刊 「スーパーイラストレーション重巡洋艦高雄」
    海人社「丸メカニクス 日本巡洋艦」
Referring:
Kojinsha ”Pictures of IJN vessels”
“History of all IJN vessels”
Grand prix press “Japanese cruisers”
model art appendix "super illustration heavy cruiser Takao"
Kaijinsha “MARU mechanics IJN cruisers”
 アオシマの「鳥海」キットをベースに製作しました。
 竣工時の高雄・愛宕は、かなり予想以上に特徴のあるものでした。

This model is based on AOSHIMA,s kit of Chokai.
More than I have expected, Takao of early stage had many identicle points.

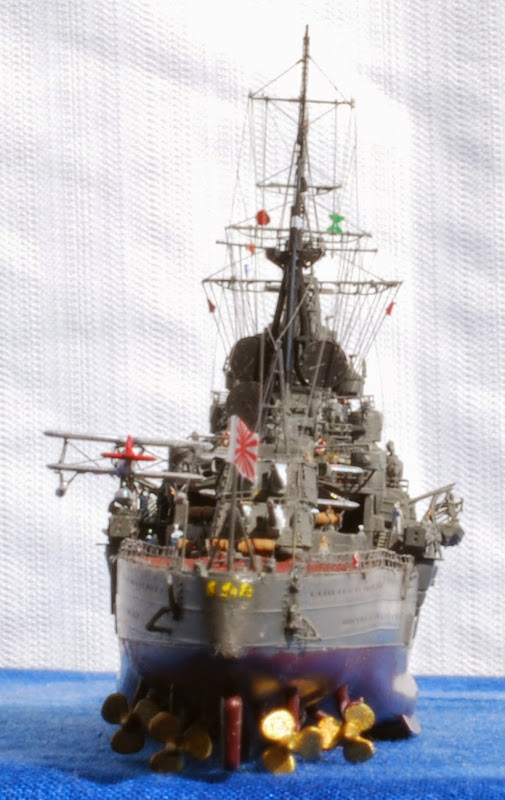

<船体>
 船体にはあらかじめ鉄板の継ぎ目と汚水捨て管がモールドされているので、それらをほぼそのままに写真を参考にプラ棒で管を追加しました。
 錨・小錨はファインモールドのプラスチック部品を使用しました。
 甲板上のディティールは金属製の通風きのこやエッチング製のホーサリール等を替えました。
 ただ、揚貨機(ウインチ)だけは台座だけあったので、そこにはプラ棒でつくったウィンチをおきました。
 昇降口・給弾口扉は、エッチング製です。
 アンカーチェーンは実際の鎖に換装しています。
 艦首フェアリーダーはプラ板で自作、ブルワークは金属板で、菊花紋章は、ファインモールドの部品に交換しました。防雷具用フェアリーダーはプラ棒製です。
 旗竿・艦尾のプロペラガードは真鍮線製です。


Seam and pipes were already molded on original kit, so I only add some pipes.
Anchors are made of plastic parts from Finemold.
Original reels , ventilators and winches are being removed and replaced to new ones, made of brass.
anchor chain are replaced to real chain.
enblem is plastic parts from finemold.

<主砲塔>

 砲塔キット付属のものを、フライホーク社からでているエッチングの防熱板でデコレートしました。
 このエッチングセットは、測距儀ののぞき窓カバーまでついているのですが、砲塔側面に測距儀用の切れ込みがあるのは「2つだけ」なのがちょっと難儀でした。
 砲身はアベール製の真ちゅう製に換装。


Main gun turret is covered by brass parts from flyhawk.
Gun barrel is made of brass parts from Aber.

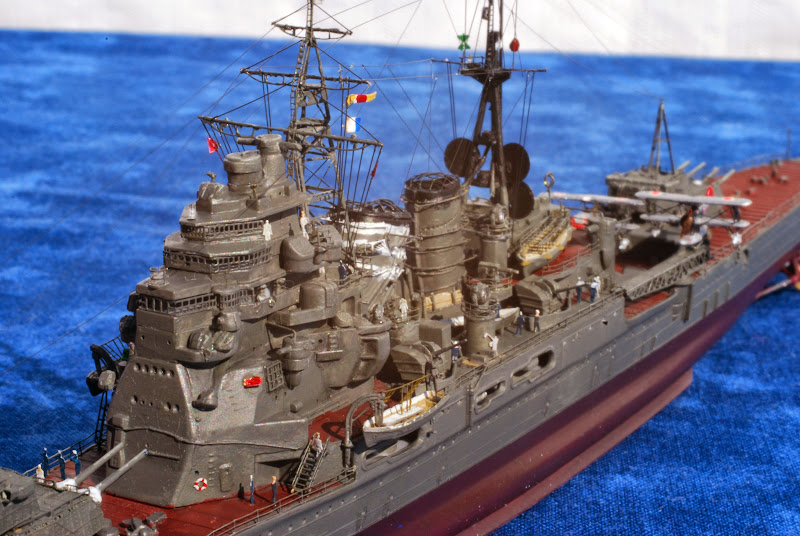

<艦橋>

 高雄型の最大の特徴である艦橋は、改装を受けるまではかなりごてごてしていましたが、そのごてごて具合は創建時が最も顕著でした。
 後に廃止されることになる見張り方位盤カバーなどは、ピットロード製の部品を使いました。特に、艦橋の左右上部についているそれは、創建時だけの特徴です。
 カバーと艦橋本体をつなぐ伝声管も、すべてではないのですが0.2mm真鍮線で再現しています。
 もうひとつ、竣工時の「高雄」「愛宕」の特徴として、艦橋右側側面の吸気口の上にあった丸っこい「空中線引き込み管」が挙げられます。
 創建当時は、束ねられた空中線が、艦橋右側面の籠(おそらく絶縁処理がしてあるか、竹などの素材でできている?)を経由してここから艦橋内に引き込まれていました。後に、艦橋前面の管から引き入れられることになります。
 こちらが正確な竣工時のアンテナのあるべき姿ですが、これを再現するのはあきらめました。仮に再現してもうるさくなりそうです。
 探照灯・信号灯は、ファインモールドの透明部品を使いました。
 創建時の空中線は、実際はこのようになっていましたが、技術と美観的にこれを完全再現するのはあきらめました。
 双眼鏡と各種計測機器類や舷灯は、フライホークのエッチング製です。
 パラぺーンは、艦橋前面にはりつけるように置かれていたこともありました。


when takao was completed, she had many instruments. that was considered too many, and later ,some parts were removed.


Benoculars and target decices are from flyhawk.
Blowers are being made of brass lines.
I rised frages from flagdeck, but there are no meaning on it. I just made it because it looks good.

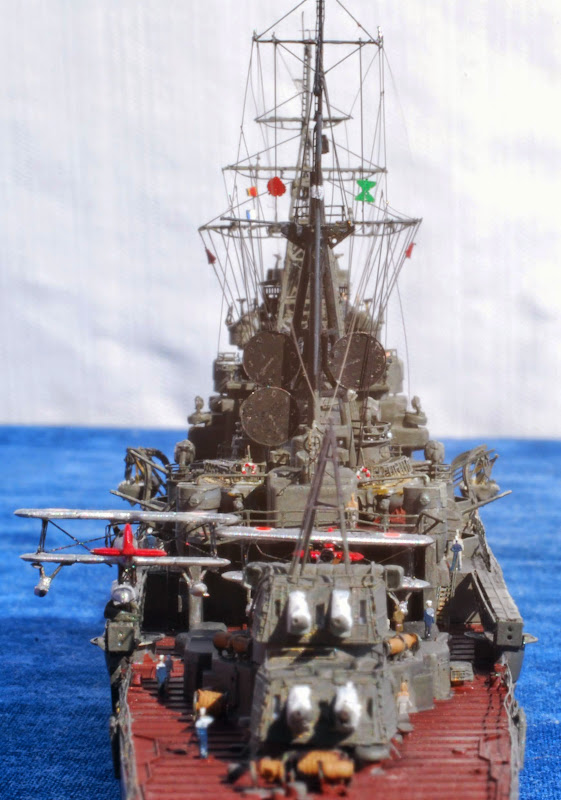

<前マスト>

 創建時高雄最大の特徴がマストで、これは喫水線からおよそ39mもあるものでした。
 ファインモールドのエッチング製マストを基本に、真鍮線で創建時のマストを再現しています。創建時はまだ、このマスト内に構造物はありませんでした。


Most identicle point of Takao must be mast. she had about 39m hight.
Mast is based on photo-etched parts from Finemold, and brass lines.

<後マスト>

 これも創建時の特徴で、当時はまだクレーンではなくウインチを使うデリックで、形状もただの棒でした(太い真鍮線製にしています)。
 途中の踊り場の支柱の穴あき三角板は、フライホークのエッチング製です。
 マスト中段のあたりには謎の管が通っていますが、これは舵柄信号標識坂の索のためのもののようです。これは、真鍮線で再現しています。
 示数板はエッチング製です。
 マスト先端、ガフ、ヤードは真鍮線製です。


Aft mast also had identicle points. she had single beam shape delic, not crane.

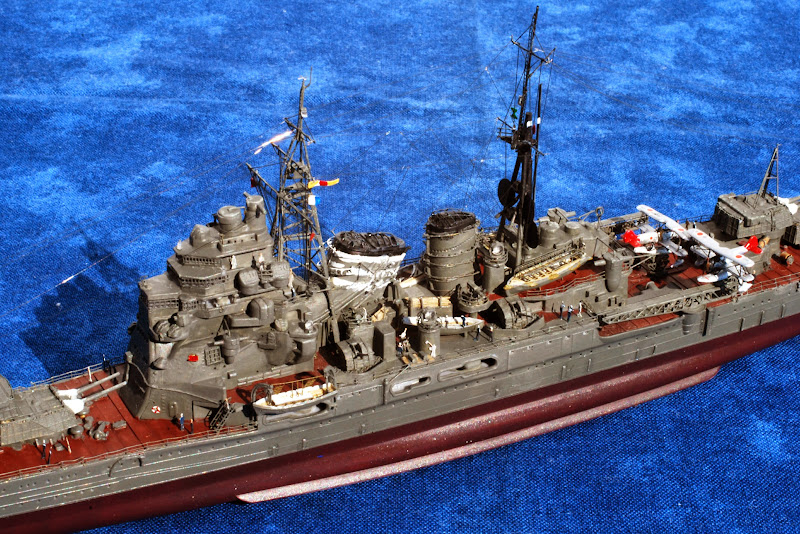

<煙突>

 煙突兆部の防水カバーの骨組みはエッチングと真鍮線の併用です。
 煙突のジャッキステーはフライホークのエッチング製です。
 煙突脇の応急資材の材木は、0.3mmのプラ角材をまとめました。
 吸気塔の通風パイプは0.5mm真鍮線で自作しています。

<高角砲・対空機銃>

 12cm単装高角砲はピットロード製のものに真鍮製砲身を追加。探照灯、1番煙突左右の7,7mm単装機銃はファインモールド製。防空指揮所の双眼鏡類はジョーワールド製のものを使用しました。
 尚、7,7mm機銃デッキは、後に25mm連装機銃のデッキの足場の一部となりました。
 まずここくらいしか使い道のない、高雄は第二次改装直前まで装備していた40mm機関砲はピットロード製のものに、ジョーワールドのエッチングでディティールアップしています。
 甲板中央付近にある装填演習砲は、フライホークのエッチング製と真鍮線の砲身で再現しました。


12.7cm twin AA guns are mainly build from parts from PITROAD..
 Vickers 40mm AA machineguns are from Pitorad. Takao carried it till the second remodify.
AA machineguns, searchlights are from FINEMOLD.
Binoculars are from flyhawk.

<航空兵装>

 創建時の高雄は、九〇式二号水上偵察機を三機定数としていましたが、おりしも日中戦争勃発のため飛行機は定数を満たすことはできず、二機しか搭載していなかったようです。
 昭和九年頃には、九四式三座水偵雅追加されています。
 九〇式二号水偵はピットロード製のものに、フライホークのエッチング製の支柱を追加し、鋼線で張線をとりつけています。
 カタパルトはファインモールドの呉式三号にしました。


in 1932, takao was designed to carry 3 of E4N2. but because of Japan-china war, she could not fill all 3 numbers, and seems to have carried only 2.
around 1934, E7K were add.
Catapult is photo-etched parts from FINEMOLD.

<その他>

 空中線は鋼線製。ファインモールドのメタルリギングの0.08mmを使いました。
 ボートは9mカッターのみファインモールド製、あとはピットロード製です。


antenna lines are made of 0.08mm steel line.
boats are maily made of plastic parts from pitroad, only 9m boat is from finemold.
